Optimiza tu Proceso con Columnas de Soldadura Automatizadas
Accesorios Automatización Columnas Soldadura

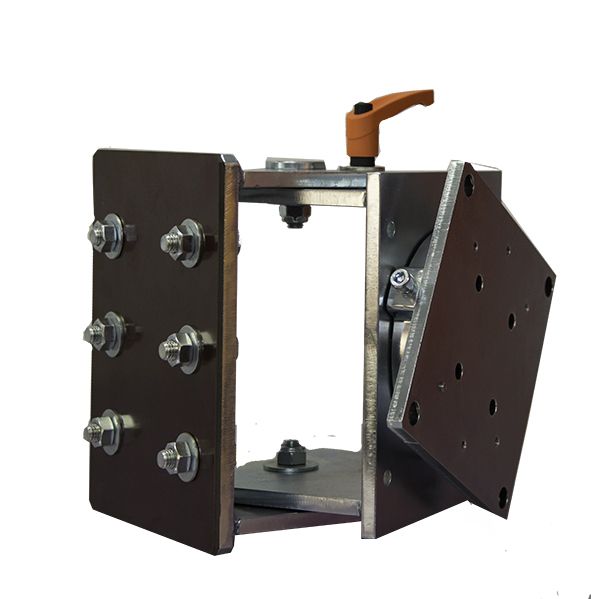

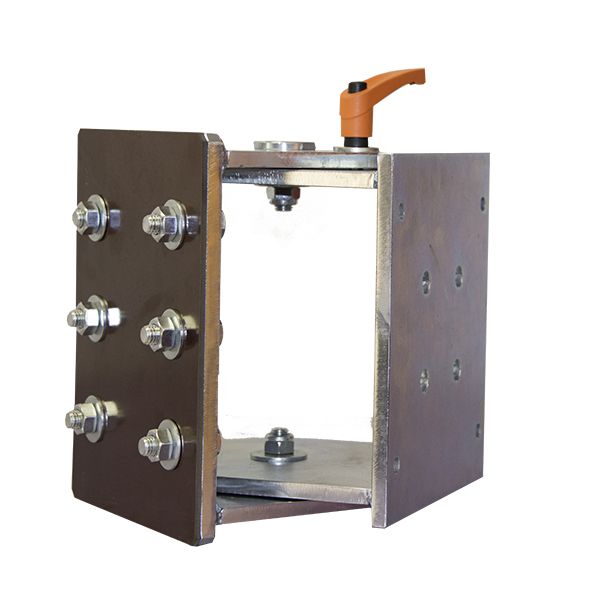

Soporte Cabezales columna Soldadura

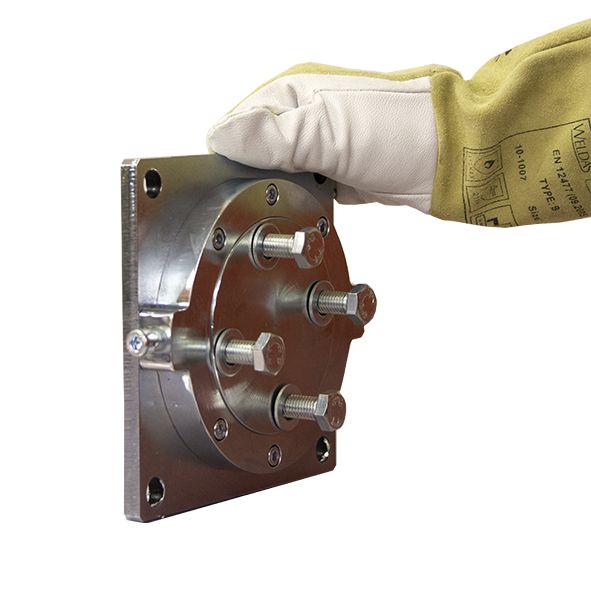

El soporte de cabezales SAW, MIG, TIG para orientaciones de soldadura transversal y longitudinal, con opción de orientación en grados con respecto a la junta de soldadura, es un componente altamente especializado que brinda una amplia gama de ajustes y configuraciones para mantener y posicionar de manera precisa el cabezal de soldadura durante la soldadura automatizada. Su capacidad de ajuste en grados y su integración con tecnologías de control avanzadas permiten lograr soldaduras de alta calidad en diversas aplicaciones y configuraciones de juntas.
Giro
Conjunto
Grados
Crucetas Manuales Columna Soldadura
Cruceta Manual TRAC
Guía manual de 1 o 2 ejes con recorrido de 76 cm.
Con las siguientes características:
– Estructura en aluminio mecanizado.
– Carro guía en latón con tornillos de regulación.

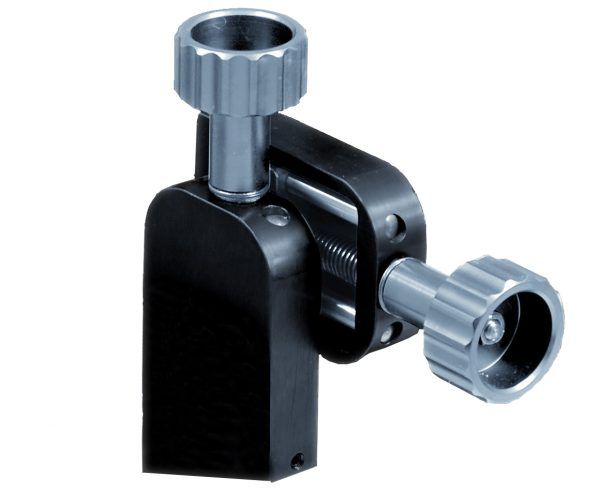

Cruceta Manual SMMD
Cruceta de 1 o 2 ejes con recorrido de 35 mm o 100mm.
Con las siguientes características:
– Estructura en aluminio mecanizado.
– Carro guía en latón con tornillos de regulación.

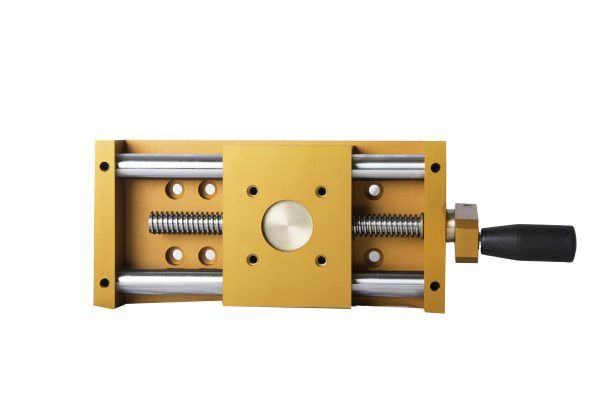

Cruceta manual SM-BIG servicio pesado
– Capacidad de carga: 60 Kg. a 0.4 m desde la placa.
– Recorrido útil: 100 / 190 / 400 mm.
– Estructura de aluminio de extrusión.
– Guía de acero para patín de recirculación de bolas.
-Transmisión con husillo trapezoidal y tuerca de bronce.
– Peso de las crucetas: 5.4 Kg. / 6.1 Kg. / 7.8 Kg.

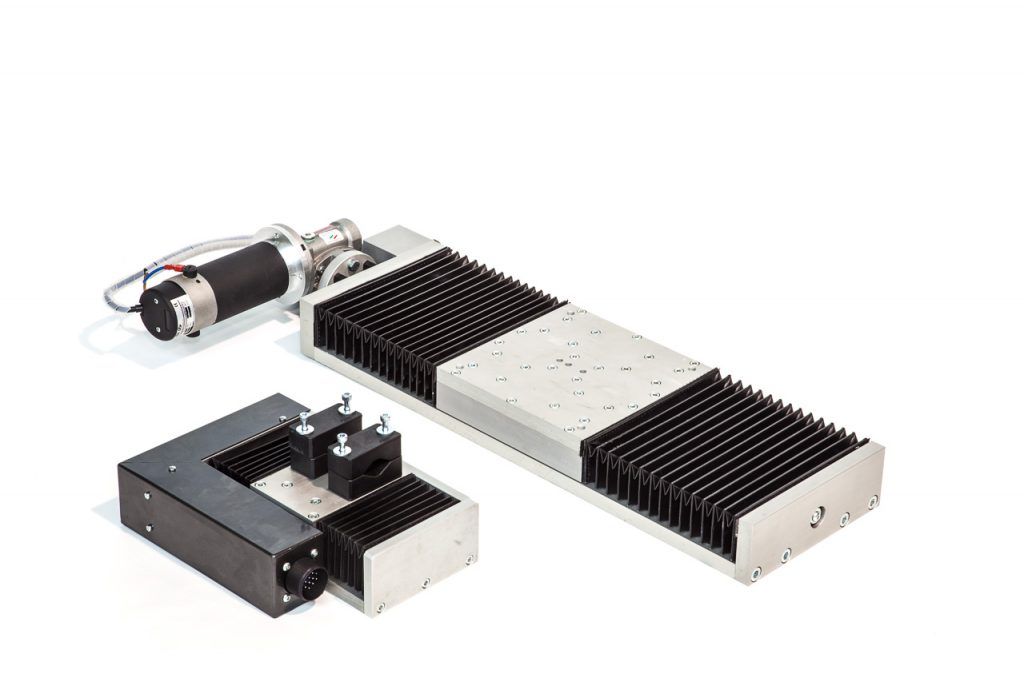

Crucetas Motorizadas columna Soldadura
Guía motorizada, carga máx. 5 Kg a 50 mm desde la placa.
– Recorrido útil 40 mm.
– Velocidad desde 50 hasta 2000 mm/min.
– Husillo y guía de recirculacion de bolas cubiertos por fuelle de protección.
– Motor DC 24V con encoder.
– Porta antorchas PT002 y PT003.

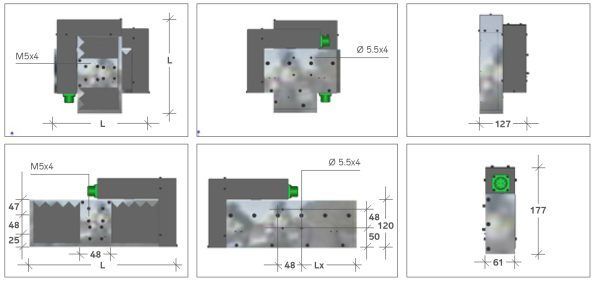

| MM MINI | 80 | 180 | 250 | 300 |
|---|---|---|---|---|
| L (mm) | 256 | 376 | 476 | 536 |
| Lx (mm) | 80 | 140 | 196 | 226 |
| P Potencia motor(W) | 31 | 31 | 31 | 31 |
| Capacidad de carga(Kg) | 10 | 10 | 10 | 10 |
| Velocidad (mm/min ) | 50/2300 | 50/2300 | 50/2300 | 50/2300 |

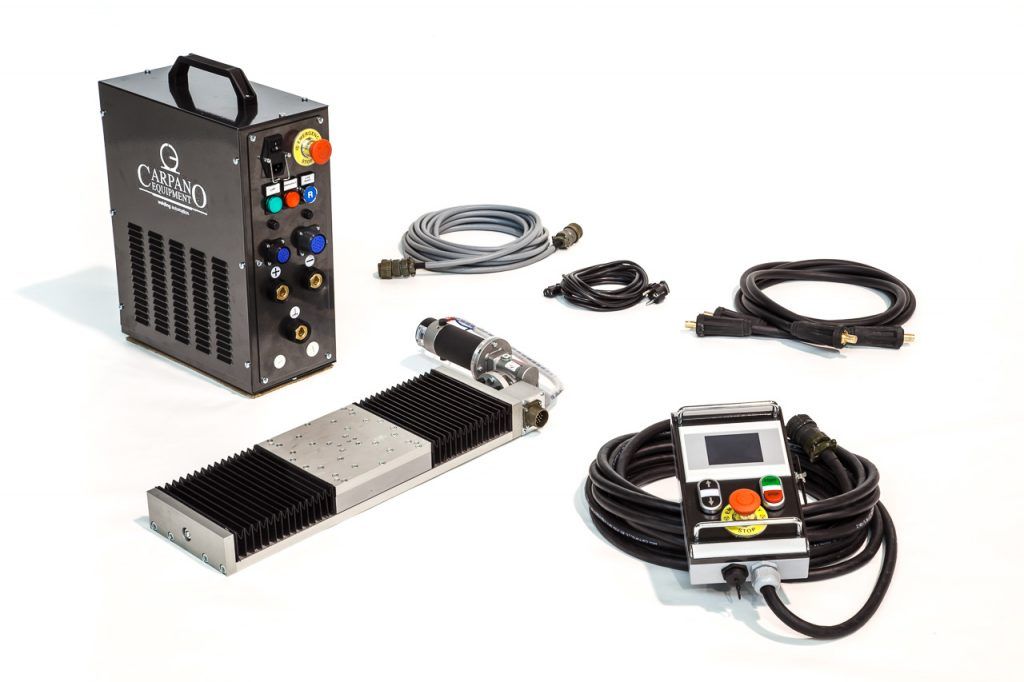

Guía cruceta motorizada, capacidad de carga de 10 Kg a 100 mm.
Control de joystick y potenciómetro para ajustar la velocidad.
Compuesta de:
– Cuadro de control.
– Mando a distancia con cable de 10 m, joystick de 2 / 4 posiciones y potenciómetro para regular la velocidad.
– Cruceta motorizada con husillo de recirculación de bolas, guía lineal con patín de bolas y finales de carrera.
– Cable de conexión guía cuadro de 10 m
– Recorridos útiles de 80 mm – 180 mm – 250 mm – 300 mm.

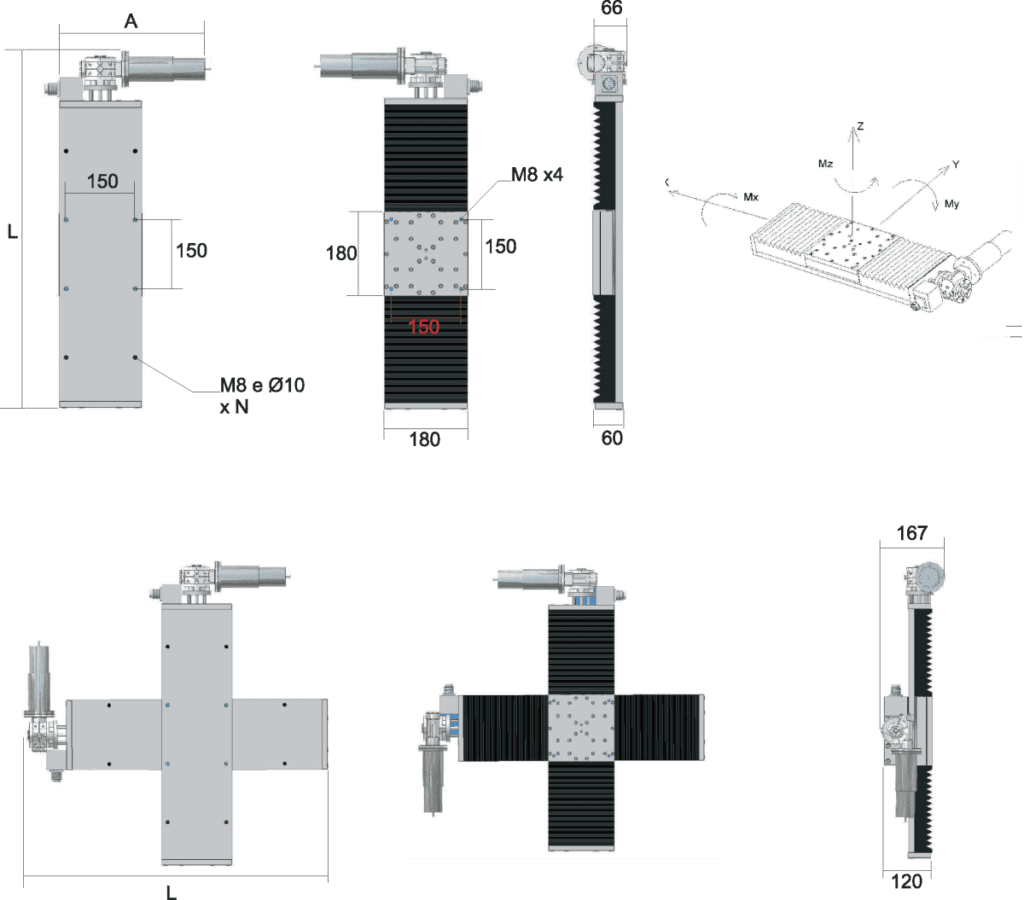

| MIDI standard – HD | 100 HD | 250 HD | 400 HD | 600HD |
|---|---|---|---|---|
| L (mm) | 490 | 665 | 890 | 1155 |
| A (mm) | 360 | 360 | 360 | 360 |
| Lx (mm) | 110 | 50 | 160 | 140 |
| N Agujeros de Fijación | 4 | 8 | 8 | 20 |
| P Potencia Motor (W) | 350 | 350 | 350 | 350 |
| Capacidad Carga(Kg) | 150 | 150 | 150 | 150 |
| Velocidad (mm/min ) | 50/1500 | 50/1500 | 50/1500 | 50/1500 |
| Mx (Kgm) | 24 | 24 | 24 | 24 |
| My (Kgm ) | 26 | 26 | 26 | 26 |
| Mz (Kgm ) | 26 | 26 | 26 | 26 |
| Peso (Kg) | 15,8 | 16,9 | 21,4 | 24,8 |
Guia cruceta motorizada capacidad de carga 150 Kg a 400 mm .
Con control por joystick y potenciometro para ajustar la velocidad.
Compuesto de:
– Cuadro de control.
– Mando a distancia con cable de 10 mt, joystick y potenciómetro para ajustar velocidad.
– Guía motorizada con husillo de recirculación de bolas, dos guías lineales con patín de bolas y finales de carrera.
– Cable de conexión cuadro control, guía de 10 mt.
– Recorridos útiles de 100mm- 250mm – 400mm – 600mm.

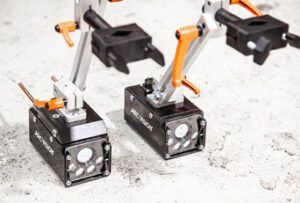

Seguidor Táctil de Juntas Columnas Soldadura
Nuestro seguidor de juntas táctil IG mantiene la antorcha constantemente en contacto con la junta cuando ésta presenta irregularidades y automáticamente proporciona un seguimiento preciso para cualquier proceso de soldadura.
Después de detectar la posición vertical , la sonda debe localizar automáticamente su posición de inicio moviéndose a izquierda-centro-derecha.
Después de alcanzar esa posición, siempre que la sonda detecte una desviación superior a 0,2 mm, las correderas se moverán y corregirán la antorcha a una velocidad proporcional al error que la sonda haya detectado.
El seguimiento de junta puede realizarse para 1 solo eje motorizado o por una cruceta motorizada con ejes X/Y, seleccionando el modelo según capacidad de carga y dimensiones (LT – MINI – MIDI-HD).
IG LT – Capacidad máx. 10 Kg a100 mm.
Recorridos útiles 80-180-250-300mm.
IG HD – Capacidad máx 150 Kg.

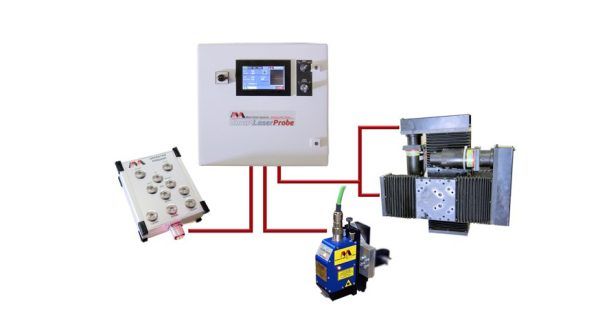

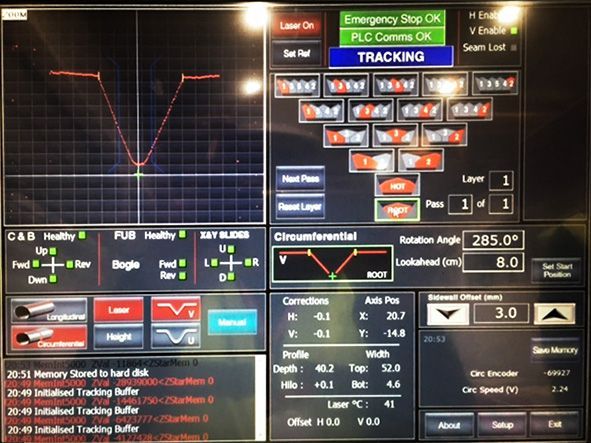

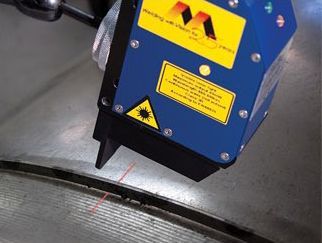

Es un sistema de seguimiento de uniones de soldadura SIN CONTACTO para aplicaciones automatizadas.
Al instalar el sensor de láser inteligente, adelantamos la visión de la posición de la antorcha de soldadura para mantener constantemente el arco en juntas a soldar.
La sonda láser inteligente es adecuada para todos los procedimientos de soldadura.
Las características principales son:
– Generación de imágenes de alta resolución.
– Sistema de control totalmente digitalizado.
-Interface de usuario fácil de usar.
Adaptable a cualquiera de nuestras guías motorizadas
MM LT – Capacidad máx. 10 Kg a100 mm.
Recorridos útiles 80-180-250-300mm.
MM HD – Capacidad máx 150 Kg.
Recorridos útiles 100-230-400-600mm.
Características:
– Soldaduras y cortes lisos y uniformes.
– Aumento de la velocidad del proceso.
– Reducción de tiempo en el proceso de puesta en marcha y de la preparación de la unión.
– Recorte en costes de consumibles y de repuestos de antorcha.
Aplicaciones más frecuentes: en manipuladores de soldadura circular de tanques, en seguidores de soldadura longitudinal, en posicionadores, en viradores, tornos y pantógrafos para corte por plasma.

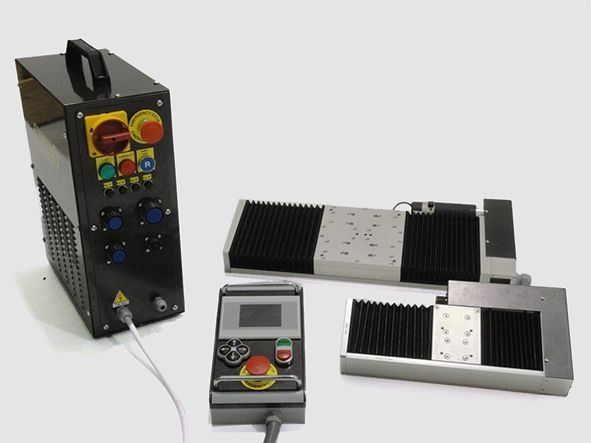

Oscilador lineal con inversión del movimiento electrónico, con PLC y control digital.
Características técnicas:
-Alimentación 230V, monofásica.
-Potencia del motor de acuerdo al tamaño dela cruceta.

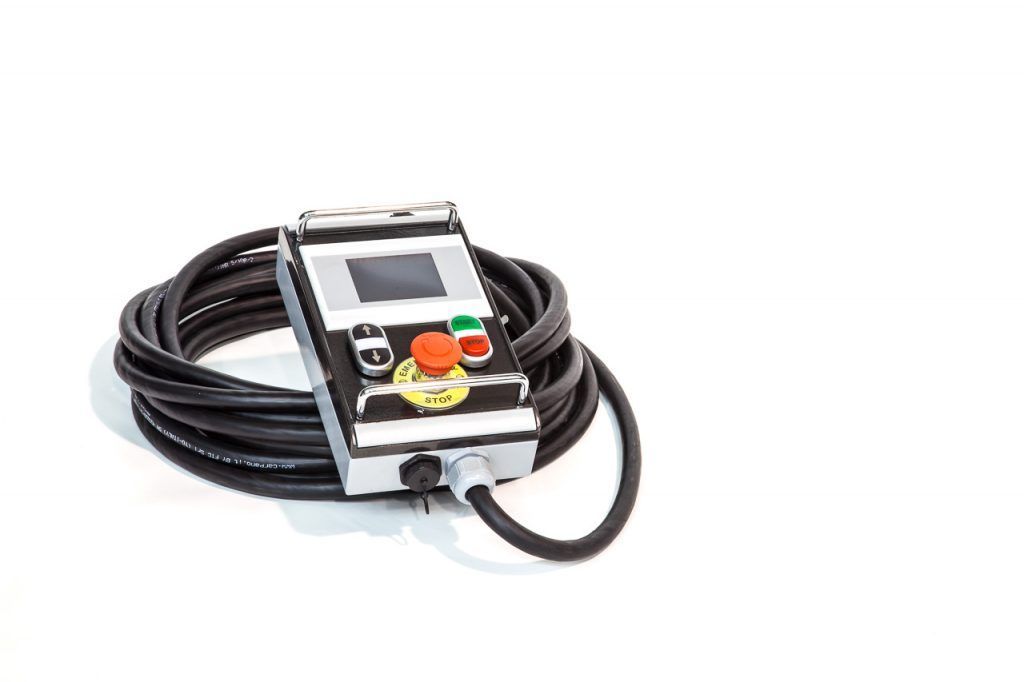

Pantalla del panel de control del PLC
A parte de las funciones básicas, se pueden asociar funciones especiales, tales como:
– Movimiento intermitente o movimiento helicoidal.
– Recuperación de diferentes datos en cada pasada de soldadura.
Ajuste Digital de:
– Amplitud.
– Velocidad de oscilación.
– Centro de oscilación.
– Tiempo de pausa izquierda / centro / derecha.
– Parada de emergencia.
– Pulsadores start / stop.
– Pulsadores para cambiar el centro de oscilación.
– Cruceta de accionamiento de oscilador, vea crucetas motorizadas MM NINI Y MM MIDI.

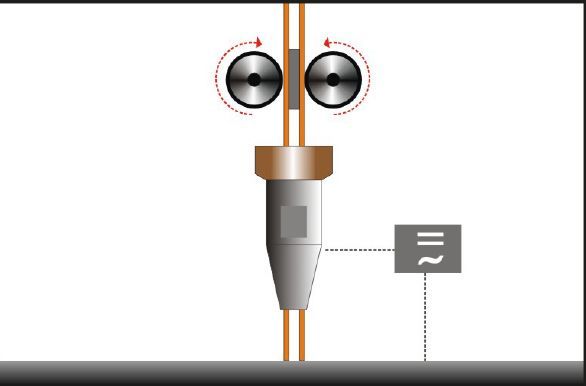

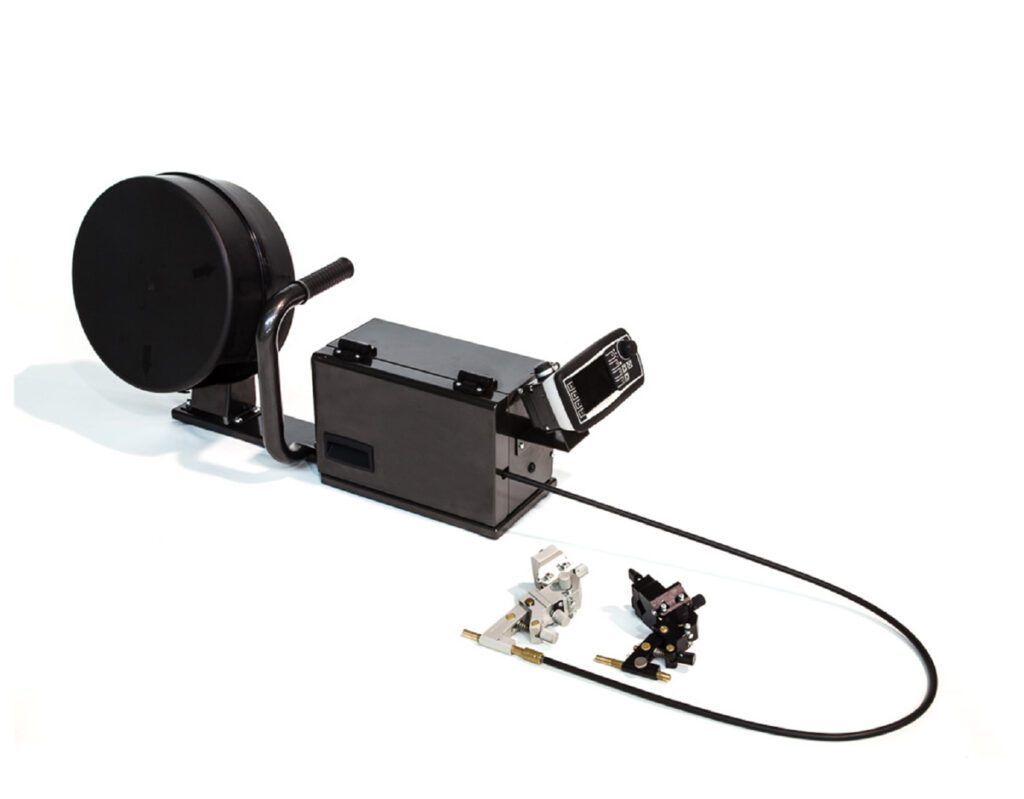

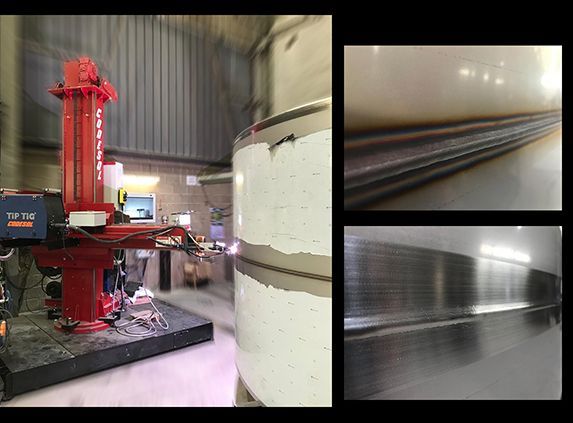

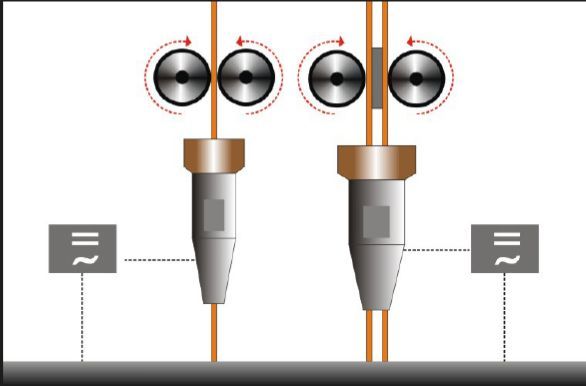

Soldadura Tip-Tig de hilo frío o caliente con sistema dinámico de alimentación de alambre

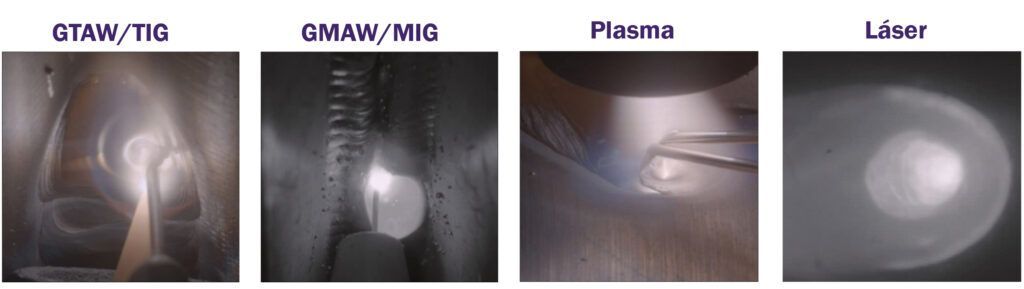

El sistema de visión esta diseñado para el control remoto de todos los procesos de soldadura de arco abierto , como MIG-MAG, TIG plasma,láser o soldadura por arco, hasta 100 cm de distancia.
Las antorchas de soldadura para automatismos son herramientas clave en la industria, diseñadas para realizar soldaduras precisas y eficientes. Estas antorchas permiten automatizar procesos de soldadura, mejorando la productividad y garantizando la consistencia en las uniones.
Antorcha MIG-MAG
Antorchas refrigeradas por aire y agua 250Amp a 600Amp.
Cuello recto o cuello curvo.
Antorcha TIG
Antorchas refrigeradas por aire y agua 150Amp a 500 Amp.
Selección longitud 270-300 mm,
Sencillo montaje y ajuste.
Tig Recargue con aportación hilo.
Las antorchas de soldadura para automatismos son herramientas clave en la industria, diseñadas para realizar soldaduras precisas y eficientes. Estas antorchas permiten automatizar procesos de soldadura, mejorando la productividad y garantizando la consistencia en las uniones.
LINCOLN
MILLER
MILLER
ESAB

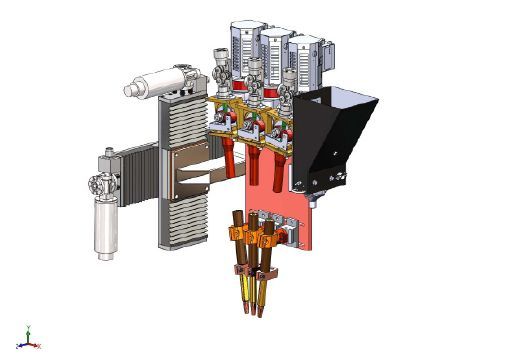

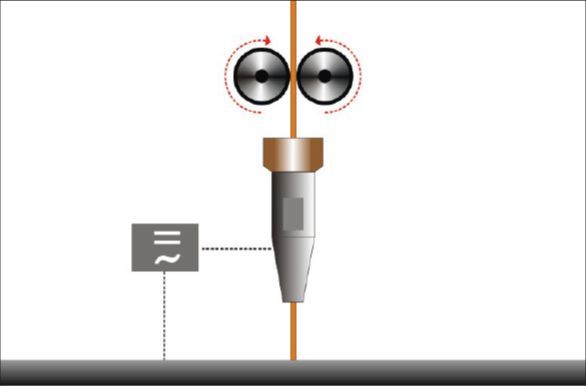

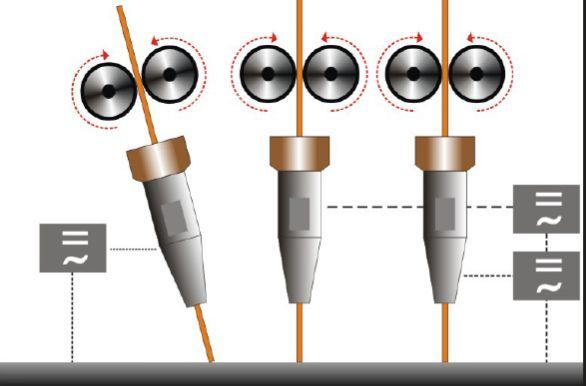

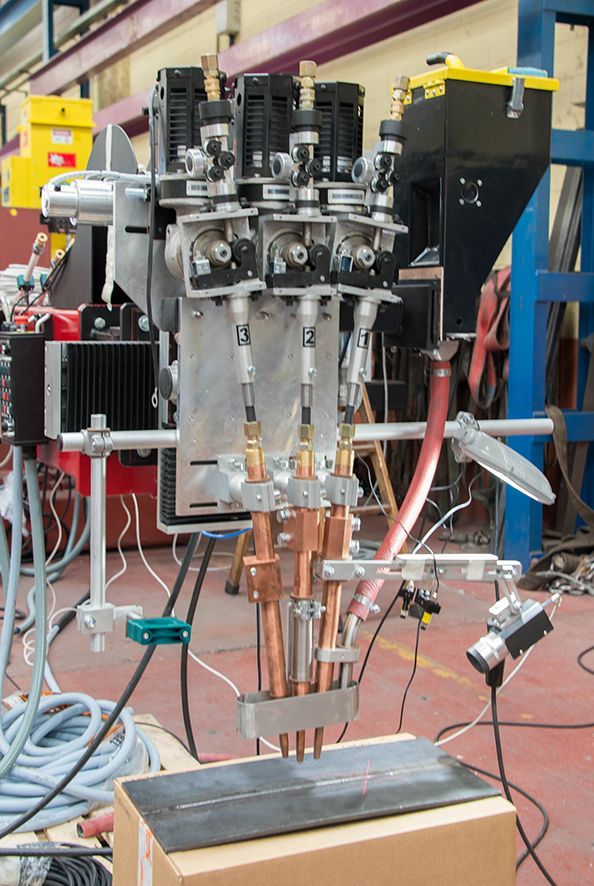

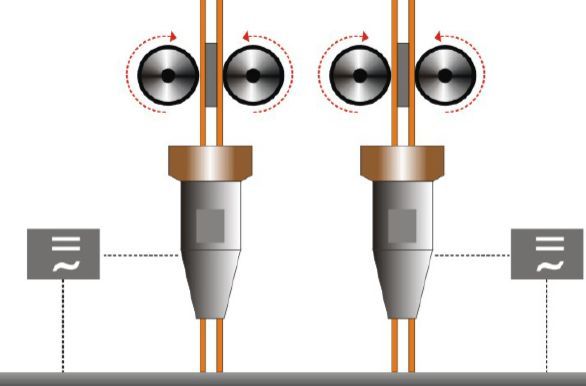

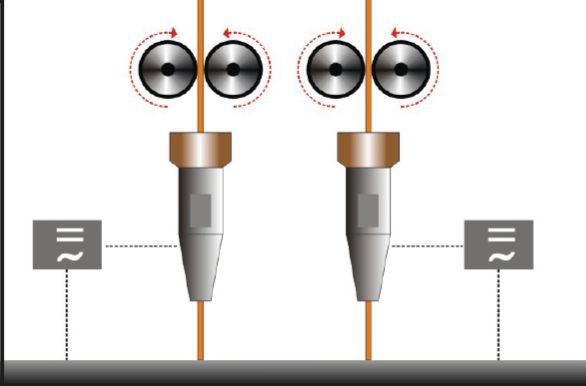

La soldadura por arco sumergido aún en su forma más simple es ya un proceso altamente productivo. Los índices de deposición en un solo hilo de soldar, el método más ampliamente aplicado, puede ascender a 12 kg/h cuando las aplicaciones permiten el uso de hilos de diámetro grande a altas corrientes de soldadura. Una variedad de opciones de proceso ha evolucionado a lo largo de los años con el objetivo de aumentar aún más la productividad de la soldadura; a menudo desarrollado para satisfacer los desafíos de las industrias específicas. En la actualidad las siguientes opciones de proceso se observan en la soldadura por Arco Sumergido (SAW).
