Columnas Automatismos Soldadura
Nuestra columna de soldadura CCA está diseñada para ofrecer versatilidad y precisión en cualquier entorno industrial. Disponible en versiones de base fija (BF) o base motorizada (BM), garantiza estabilidad y eficiencia en cada operación. Con características avanzadas como rotación manual de 360º, motores de corriente continua y controles ajustables, es la elección ideal para optimizar tus proyectos de soldadura.
Columna automatismos soldadura CCA- BF
Opcional:
Seguidor de junta o AVC incorporado a los ejes de la columna soldadura.
Base fija
| Base fija al suelo de 1500×1500 mm. |
| Rotación manual 360º. |
| Eje vertical con motor cc y taco, velocidad fija 2000 mm/min. |
| Eje horizontal con motor cc y taco, velocidad ajustable de 50 a 1000 mm/min. |
| Soporte de antorcha. |
| Mando a distancia. |
Columna automatismos soldadura CCA- BM
Opcional:
Seguidor de junta o AVC incorporado a los ejes de la columna soldadura.
Base motorizada
| Base motorizada con motor cc y tacométrica. |
| Rotación manual 360º. |
| Soporte para fuente de energía. |
| Eje vertical con motor cc y taco, velocidad fija 2000 mm/min. |
| Eje horizontal con motor cc y taco, velocidad ajustable de 50 a 1000 mm/min. |
| Soporte de antorcha. |
| Mando a distancia. |

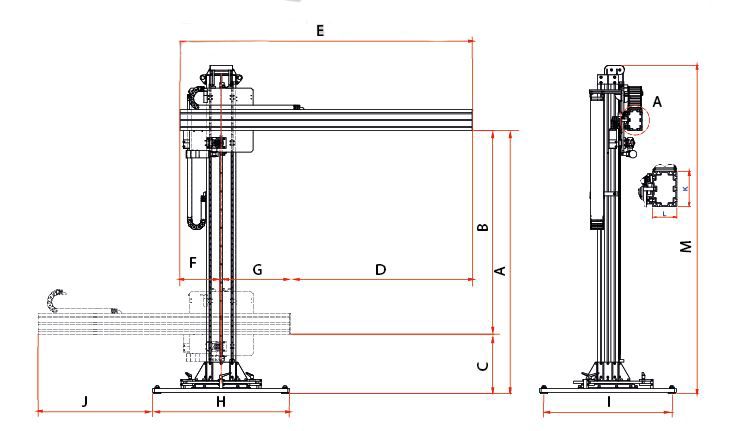

| Descripción | CCA 20×20 | CCA 30×30 | CCA 35×35 | ||
|---|---|---|---|---|---|
| A | Altura máxima bajo brazo | mm | 2880 | 3865 | 4365 |
| B | Desplazamiento vertical | mm | 2000 | 3000 | 3500 |
| C | Altura mínima bajo brazo | mm | 865 | 865 | 865 |
| D | Desplazamiento horizontal brazo | mm | 2000 | 3000 | 3500 |
| E | Longitud total brazo | mm | 3200 | 4190 | 4690 |
| F | Distancia mínima brazo (posterior) | mm | 456 | 456 | 456 |
| G | Distancia mínima brazo (anterior) | mm | 734 | 734 | 734 |
| H | Ancho base | mm | 1500 | 1500 | 1500 |
| I | Distancia entre ruedas CG | mm | 1395 | 1395 | 1395 |
| J | Distancia posterior brazo-base | mm | 1700 | 2690 | 3190 |
| K | Altura sección brazo | mm | 230 | 230 | 230 |
| L | Ancho sección brazo | mm | 160 | 160 | 160 |
| M | Altura total columna | mm | 3720 | 4690 | 5190 |
| Velocidad elevación | 2000 mm/min. | ||||
| Velocidad brazo horizontal | 50-1000 mm/min. | ||||
| Velocidad base | 2000 mm/min. | ||||
| Conexión | 400v-3PH 50/60 Hz | ||||
| Capacidad de carga | 100 Kg | ||||
