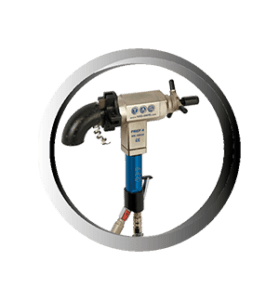

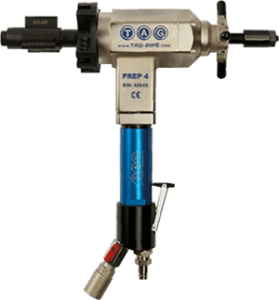

PREP 4 BISELADORA TUBO 1” A 4”

La PREP 4 es una de nuestras máquinas de preparación de extremos de alimentación en línea con bloqueo i/d más populares. La relación potencia/peso del PREP 4, en forma de accionamiento eléctrico, por batería (110v o 220v) o neumático, no tiene rival.
Un portaherramientas de 4 mordazas (mandril) permite el uso de hasta 4 herramientas de inserción o de forma para permitir el biselado de tubos y tuberías de pared gruesa; simultáneamente se pueden realizar con facilidad las operaciones externas, internas y de refrentado de tubos para un trabajo repetitivo y preciso.
Su tamaño, potencia y funcionalidad lo hacen extremadamente popular en trabajos de reparación y mantenimiento de calderas de gran volumen, revestimiento de tubos, remoción de soldaduras y preparación en J de la placa del tubo

Funciones:

Biselado exterior.
Biselado interior.
Biselado de codos.
Refrentado.
Avellanado.
Rebaje de soldadura.
J- preparación y revestimiento
de la placa.

Materiales:

Cualquier tipo de acero
Y aleaciones exóticas.

Poder:

Neumático/Eléctrico/ Batería
(110v o 220v).

Características Y Ventajas

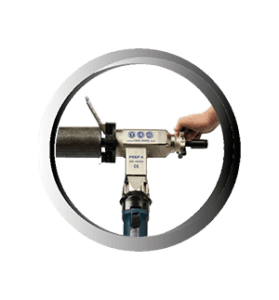

El PREP 4 es reactivo al par. Esto significa que el tubo no tiene que ser fijado para ser biselado, lo que lo hace particularmente útil en el sitio, en situaciones de mantenimiento y reparación. Esto se debe al diseño y la resistencia del sistema de eje pasante que se bloquea en el orificio de la tubería.
El sistema de cuñas consiste en 3 segmentos de cuñas mecanizados en posición equilibrada, retenidos y bloqueados en un eje de expansión interior ranurado.

Estas ranuras mantienen las cuñas mantenidas secamente en su posición, a diferencia de otros sistemas que utilizan bandas elásticas o mentales para la retención de la cuñas.
A medida que se aprieta la tuerca de expansión, la cuñas se expande, se bloquea firmemente y queda cuadrada con el diámetro interior del tubo.

OPCIONES DE MOTOR

ELÉCTRICO

PART NO. TP4E

BATERÍA

PART NO. TP4B

NEUMÁTICO

PART NO. TP4ESK

ACCESORIOS

EJE DEL CODO

BLOQUEO AUTOMÁTICO

MANGOS DE TRINQUETE

LUBRICADOR CON FILTRO

Todas las unidades se suministran completas
con todas las mordazas de cierre para cubrir la gama completa de la máquina. Herramientas de servicio, despiece, manual de instrucciones
y certificado de garantía y

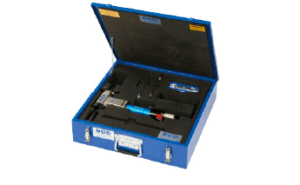

Estuche protector de metal.

DESCRIPCIÓN MEDIDA NEUMÁTICO ELECTRICO BATERÍA
Modelo - TP4P TP4E TP4B
Interno tubo (i/d.) mm 23-112 23-112 23-112
Externo tubo (o/d.) inch 1 - 4” 1 - 4” 1 - 4”
Velocidad rpm 0-100 5 - 82 55
Par de torsión Kgm/nm 14.1 / 138+ 19.7 / 193+ 22.1/216+
Longitud de la alimentación axial mm 40.5 40.5 40.5
Temperatura máxima de funcionamiento 55 55 55
Máxima radiación acústica dB dB 75 75
Potencia del motor neumático hp 1.5 - -
Consumo de aire cfm 34 - 36 - -
Presión de trabajo en aire psi 90 - -
Conexión de la manguera de aire inches ½” - -
Potencia del motor eléctrico watt - 1300 1800
Voltaje volt - 11/220 charger 110/220
Frecuencia Hz - 50/60 charger 50/60
Peso por unidad kg 9.4 10.4 11.1
Dimensiones del embalaje mm 640x500 x140 640x500x140 640x500x140
Peso del embalaje kg 28.5 29.5 30.5
