Soldaduras Disímiles
Es frecuente, en las operaciones de soldeo, encontrarse con uniones disímiles y será necesario tomar ciertas precauciones a fin de no tener sorpresas desagradables. En estos casos tendremos que considerar el tipo de materiales a unir, condiciones y temperaturas de trabajo, así como la influencia del proceso de soldeo.
En el grupo de uniones disimilares más frecuentes, se encuentran las de los aceros inoxidables con otros tipos de aceros, en estos casos una herramienta muy necesaria es el empleo del Diagrama de Schaeffler, el cual nos proporcionará una predicción de riesgos de fisuras con el empleo de los materiales de aporte. El proceso de soldeo elegido y el tipo de cordón depositado, tienen una fuerte influencia ya que ocasionan mayor o menor dilución, causando cambios importantes en la composición y estructura del metal fundido. En su ficha de aplicación técnica tendrá una amplia información sobre los diferentes grados de dilución y cómo operar con el diagrama de Schaeffler.
Ejemplos de soldaduras disímiles más frecuentes:

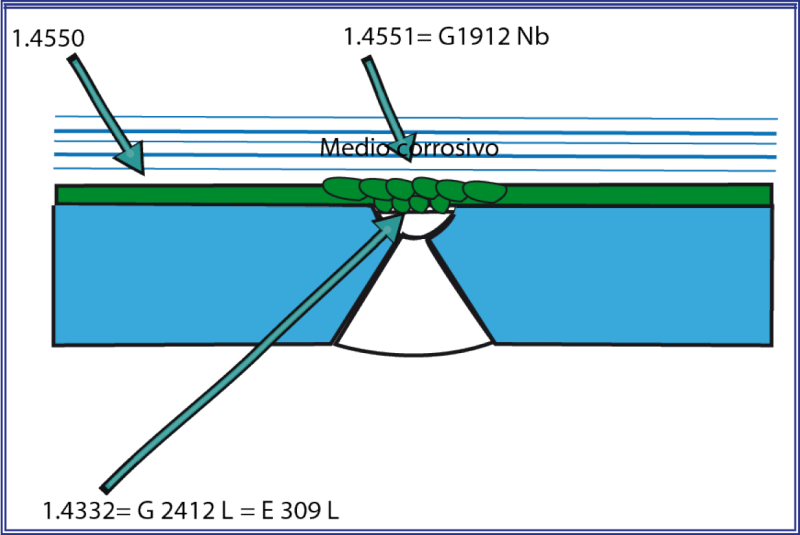

a) Soldaduras de plaqueados (Cladding) de acero inoxidable con acero suave, como en el ejemplo, deberán soldarse con una aportación tipo 309L con un contenido de ferrita entre el 8% y 20%, para evitar la fisuración en caliente y además, debido a la dilución con el acero suave, se igualará en la capa superior la ferrita y permitirá recubrir dicha aportación con materiales resistentes a la corrosión sin pérdida de características.

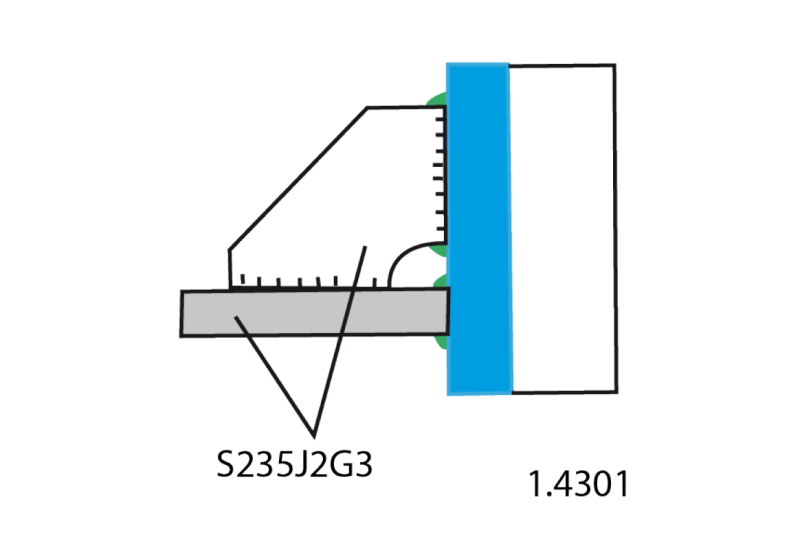

b) Ejemplo típico de la soldadura de refuerzo o soporte en la pared de un tanque de acero inoxidable 1.4301 (304) a un acero al carbono S235J2G3, donde la temperatura de trabajo será siempre inferior a los 400º C.

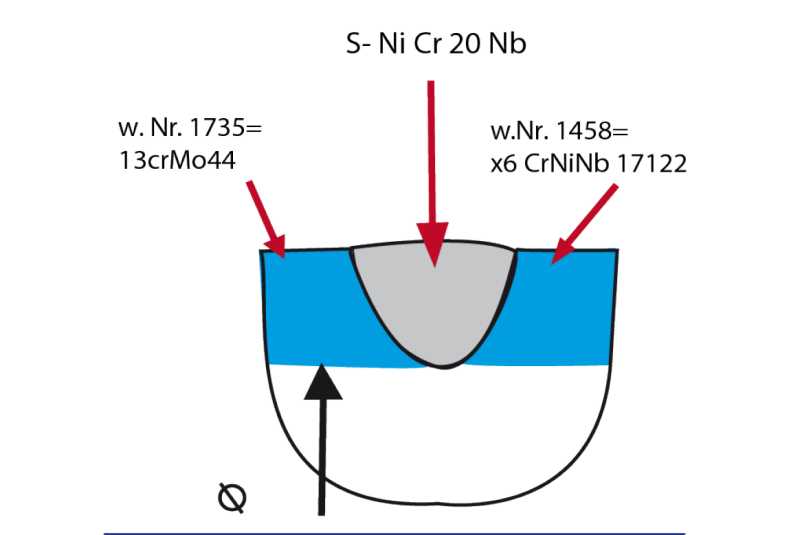

c) Ejemplo de una unión de un haz tubular entre un acero 1,25%Cr-0,5%Mo con un inoxidable 1,4580 (316Cb) que operan a temperaturas superiores a 450ºC empleando un base Ni.

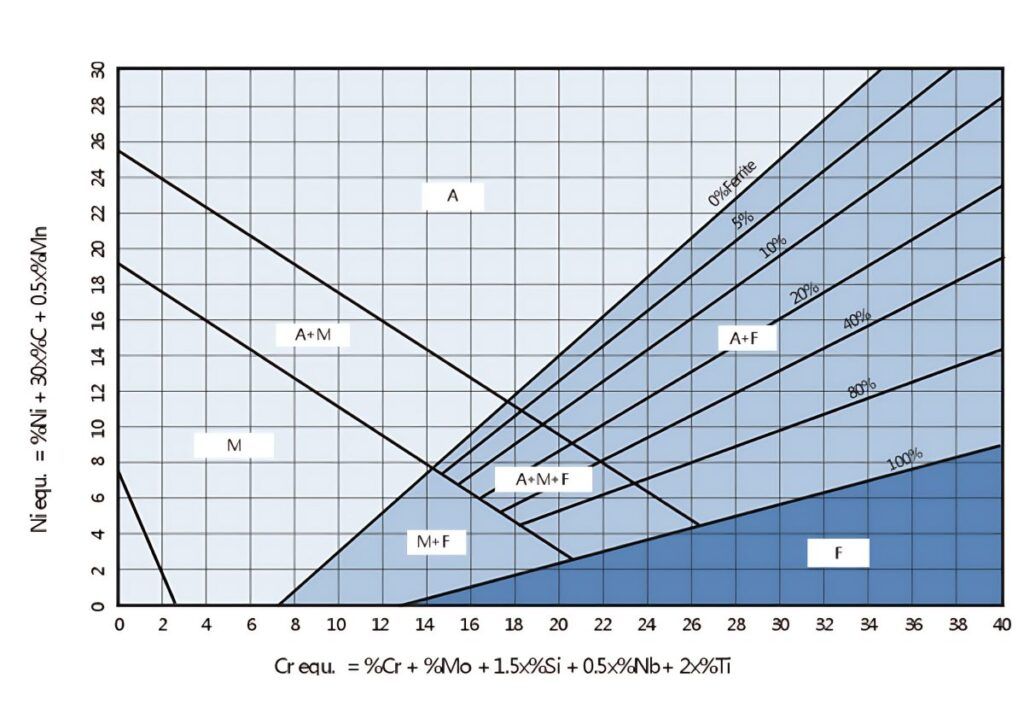

Diagrama de SCHAEFFLER
Para conocer la forma operativa de dicho diagrama en la predicción y determinación del consumible y proceso más adecuado.

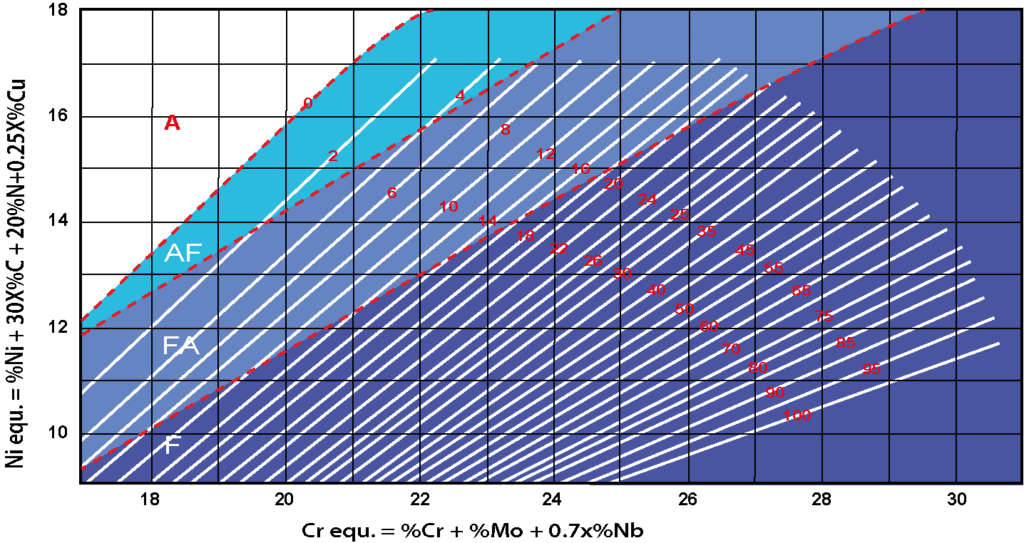

Diagrama WRC – 1992
Permite determinar el FN de estos materiales
Uniones de aceros inoxidables con aceros no aleados o débilmente aleados – Tipo 309/307
Temperaturas de servicio máximo de 400ºC
| Varilla para proceso TIG según: EN ISO 141 / AWS GTAW | |||||
|---|---|---|---|---|---|
| Producto | Ficha Técnica | EN ISO 14343-A | AWS A5.9 | Gas | M.Aportación |
| Codetig 309L | C20154G2 | W 23 12 L | ER309L |
|  |
| Codetig 309LSi | C20154G2xS | W 23 12 L Si | ER309LSi | ||
| Codetig 309LMo | C20154H2 | W 23 12 2 L | ER309LMo | ||
| Varilla tubular para proceso TIG según: EN ISO 141 / AWS GTAW | |||||
|---|---|---|---|---|---|
| Producto | Ficha Técnica | EN ISO 17633-A | AWS 5.22 | Gas | M.Aportación |
| Codeflux TIG X309L | C201672A2 | T 23 12 L Z I1 2 | R309LT1-5 |
| |
| Hilo tubular con gas para proceso según: EN ISO 136 / AWS FCAW | |||||
|---|---|---|---|---|---|
| Producto | Ficha Técnica | EN ISO 17633-A | AWS A5.22 | Gas | M.Aportación |
| Codeflux 309L | C201672A | T 23 12L R M21 2 | E309LT0-1/4 |
|  |
| Codeflux 309LP | C201672A1 | T2312L RP M21 2 | E309LT1-1/4 | ||
| Codeflux 309LMo | C201673A | T2312 2LR M212 | E309LMoT01/4 | ||
| Codeflux 309LMoP | C201673A1 | T23122LRP M212 | E309LMoT11/4 | ||
Temperaturas de servicio superiores a 400ºC
| Electrodo recubierto para el proceso MMA según: EN ISO 111 / AWS SMAW | |||||
|---|---|---|---|---|---|
| Producto | Ficha Técnica | EN ISO 14172 | AWS A5.11 | Gas | M.Aportación |
| Nicode 67 | C20103A | E Ni 6182 | ENiCrFe-3 |  |
 |
| Hilo para proceso MIG según: EN ISO 131 / AWS GMAW | |||||
|---|---|---|---|---|---|
| Producto | Ficha Técnica | EN ISO 18274 | AWS A5.14 | Gas | M.Aportación |
| Codemig 20-70Nb | C20156A1 | S Ni6028 | ER NiCr-3 |
|  |
| Varilla para proceso TIG según: EN ISO 141 / AWS GTAW | |||||
|---|---|---|---|---|---|
| Producto | Ficha Técnica | EN ISO 14343-A | AWSA5.9 | Gas | M.Aportación |
| Codetig 20-70Nb | C20156A2 | S Ni6028 | ER NiCr-3 |
|  |
Soldadura de aceros de difícil o ignorada soldabilidad – Tipo 307/312
Combinaciones disimilares de CMn, inoxidables, endurecibles con medio y alto carbono, aceros para herramientas, resistentes al desgaste, blindajes y aceros de difícil o ignorada soldabilidad.
| Hilo tubular con gas para proceso según: EN ISO 136 / AWS FCAW | |||||
|---|---|---|---|---|---|
| Producto | Ficha Técnica | EN ISO 17633-A | AWS A5.22 | Gas | M.Aportación |
| Codeflux 307 | C201623A | T18 8 Mn RM212 | E307T0-1/4 |
| |
Uniones de fundición gris o nodular con aceros al carbono
| Varilla para proceso TIG según: EN ISO 141 / AWS GTAW | |||||
|---|---|---|---|---|---|
| Producto | Ficha Técnica | EN ISO | AWS | Gas | M.Aportación |
| Codetig Ni2Ti | C20156F2 | S Ni 2061 | ER Ni-1 |
| |
Cuadro De Selección De Consumibles Para Uniones Disímiles.
En este cuadro de selección, encontrará una orientación de los consumibles adecuados, no obstante no se puede cubrir el amplio rango de variables que puede aplicar a una unión particular, en caso de duda contacte por favor con nuestro departamento técnico. La idoneidad de un consumible para una aplicación particular se deberá demostrar por medio de una cualificación de procedimiento.
Soldaduras Disímiles Entre Aceros Inoxidables Y Aceros Al Carbono
O Débilmente Aleados
Metal Base | Ferríticos (CT-3.1) | Martensíticos (CT-3.2) | Austeníticos (CT-3.4) | Súper Austeníticos (CT-3.5) | Austeníticos Alta temperatura (CT-3.6) | Austeno- Ferríticos (CT-3.7) |
| Aceros al carbono y Grano Fino (CT-1.1) | 307 (CT-8.2.1) 312 (CT-8.2.2) | 307 (CT-8.2.1) 312 (CT-8.2.2) | 309L (CT-8.1.1) | 625 (CT-4.5.1) | 67Ni (CT-4.3.1) | 2594 (CT-3.7.2) |
| Aceros al Mo y Cr-Mo Termofluencia (CT-2.1) | 307 (CT-8.2.1) 312 (CT-8.2.2) | 67Ni (CT-4.3.1) | No Aconsejado | No Aconsejado | 67Ni (CT-4.3.1) | No Aconsejado |
| Aceros al Ni, tenaces y bajas temperaturas (CT-2.2) | 307 (CT-8.2.1) 312 (CT-8.2.2) | 307 (CT-8.2.1) 312 (CT-8.2.2) | 309L (CT-8.1.1) | 625 (CT-4.5.1) | No Aconsejado | No Aconsejado |
| Aceros alto límite elástico (CT-2.3) | 307 (CT-8.2.1) 312 (CT-8.2.2) | 309L (CT-8.1.1) 312 (CT-8.2.2) | 309L (CT-8.1.1) 312 (CT-8.2.2) | 625 (CT-4.5.1) | 67Ni (CT-4.3.1) | 2594 (CT-3.7.2) |
| Aceros resistentes a la intemperie (Corten) (CT-2.4) | 309L (CT-8.1.1) | 307 (CT-8.2.1) | 309L (CT-8.1.1) | 625 (CT-4.5.1) | No Aconsejado | 2594 (CT-3.7.2) |
Soldaduras Disímiles Entre Diferentes Familias De Inoxidables (ficha 8.4.1)
Metal Base | Ferríticos (CT-3.1) | Martensíticos (CT-3.2) | Austeníticos (CT-3.4) | Súper Austeníticos (CT-3.5) | Austeníticos Alta temperatura (CT-3.6) | Austeno- Ferríticos (CT-3.7) |
| Ferríticos (CT-3.1) | 307 (CT-8.2.1) 312 (CT-8.2.2) | 307 (CT-8.2.1) 312 (CT-8.2.2) | 625 (CT-4.5.1) | 67Ni (CT-4.3.1) | 2594 (CT-3.7.2) | |
| Martensíticos (CT-3.2) | 307 (CT-8.2.1) 312 (CT-8.2.2) | 307 (CT-8.2.1) 312 (CT-8.2.2) 2209 (CT-3.7.1) | 309L (CT-8.1.1) 312 (CT-8.2.2) | 67Ni (CT-4.3.1) | 2594 (CT-3.7.2) | |
| Austeníticos (CT-3.4) | 307 (CT-8.2.1) 312 (CT-8.2.2) | 307 (CT-8.2.1) 312 (CT-8.2.2) 2209 (CT-3.7.1) | 625 (CT-4.5.1) | 67Ni (CT-4.3.1) | 2594 (CT-3.7.2) | |
| Súper Auteníticos (CT-3.5) | 625 (CT-4.5.1) | 309L (CT-8.1.1) 312 (CT-8.2.2) | 625 (CT-4.5.1) | No Aconsejado | 2594 (CT-3.7.2) | |
| Austeníticos Alta Temperatura (CT-3.6) | 67Ni (CT-4.3.1) | 67Ni (CT-4.3.1) | 67Ni (CT-4.3.1) | No Aconsejado | No Aconsejado | |
| Austeno-Ferríticos (CT-3.7) | 2594 (CT-3.7.2 | 2594 (CT-3.7.2) | 2594 (CT-3.7.2) | 2594 (CT-3.7.2) | No Aconsejado |
